真空泵職業結構

引導語：真空泵的泵體的安置結構決議了泵的全體結構。立式結構的進、排氣口水平設置，裝置和銜接管路都比較便利。但泵的重心較高，在高速工作時安穩性差，故這種型式多用于小泵。

臥式泵的進氣口在上，排氣口鄙人。有時為了真空體系管道裝置銜接便利，可將排氣口從水平方向接出，即進、排氣方向是彼此筆直的。此刻，排氣口能夠從左或右兩個方向開口，除接排氣管道一端外，另一端堵死或接旁通閥。

這種泵結構重心低，高速工作時安穩性好。一般大、中型泵多選用此種結構。泵的兩個轉子軸與水平面筆直裝置。這種結構裝置空隙簡單操控，轉子裝置便利，泵占地面積小。但泵重心較高且齒輪拆裝不方便，光滑組織也相對雜亂。

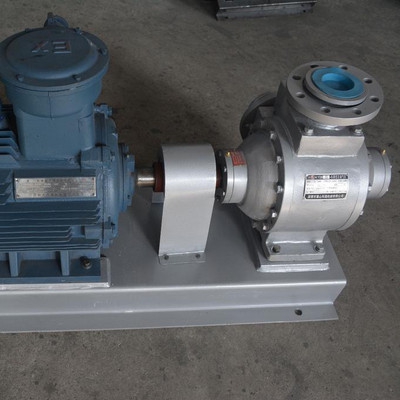

真空泵的兩個轉子是經過一對高精度齒輪來完成其相對同步工作的。自動軸經過聯軸器與電機聯接。在傳動結構安置上主要有以下兩種：其一是電動機與齒輪放在轉子的同一側如圖。從動轉子由電動機端齒輪直接傳過去帶動，這樣自動轉子軸的改動變形小，則兩個轉子之間的空隙不會因自動軸的改動變形大而改動，故使轉子之間的空隙在工作過程中均勻。

這種傳動方法的缺陷是：a.自動軸上有三個軸承，增加了泵的加工和裝置難度，齒輪的拆裝及調整也不方便；b.全體結構不勻稱，泵的重心傾向電動機和齒輪箱一側。
